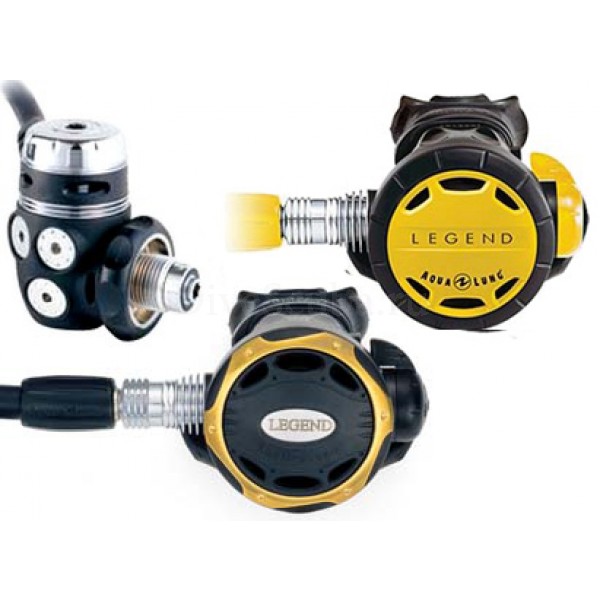

Aqualung Legend ACD + октопус Legend
Aqualung Legend ACD + октопус Legend - комплект
Серия регуляторов Legend ACD характеризуется модельным рядом дыхательных автоматов, сконструированных и настроенных специально для оптимальной работы со сверхсбалансированным мембранным редуктором Legend ACD.
Регулятор производится со штуцером DIN 300 бар или скобой YOKE 230 бар.
Вторая ступень регулятора Legend ACD пневматически сбалансирована и не требует каких-либо ручных регулировок. Абсолютная простота и надежность конструкции! Вторая ступень Legend ACD создана исключительно для работы в паре со сверхсбалансированной мембранной первой ступенью Legend ACD.
Конструктивные особенности:
- Пневматически сбалансированная конструкция для обеспечения легкости вдоха при любом давлении воздуха в баллоне.
- Заслонка Вентури с эргономичным рычажком снижает вероятность постоянной подачи на поверхности и обеспечивает максимальную производительность на глубине.
Загубник Aqua Lung особой конструкции Comfo-Bite устраняет уставаемость челюстных мышц при длительном погружении.
Общая работа дыхания: | 0.74 Дж/л |
Допустимая норма EN250: | 3.0 Дж/л |
Глубина: | 50 м (165 фут) |
Интенсивность дыхания: | 62.5 л/мин |
Давление на входе: | 50 бар |
Работа дыхания
Характеристики подачи воздуха всех регуляторов Aqua Lung подвергаются тщательному тестированию на стенде-симуляторе дыхания ANSTI. Стенд-симулятор измеряет усилие на вдох и выдох при различных режимах и условиях работы регулятора (разная глубина, давление в баллоне, низкая температура воды и т.п.). Результаты данных тестов анализируются посредством персонального компьютера и конвертируются в данные 'общей работы дыхания'. По этим данным выстраивается 'график работы дыхания'.
Все регуляторы Aqua Lung полностью удовлетворяют или превосходят жесткие европейские требования к характеристикам водолазного снаряжения, поставляемого в европейские страны. По требованиям Европейского стандарта EN250 общая работа дыхания не должна превышать 3 дж/литр при глубине погружения 50 м. Как видно из графиков и технических характеристик регуляторов Aqua Lung, представленных в данном каталоге, общая работа дыхания любого регулятора как минимум вдвое меньше требуемого лимита.
Покупая регулятор Aqua Lung - Вы также покупаете уверенность в оборудовании, прошедшем 100% всеобъемлющую поверку качества и рабочих характеристик.
1-я ступень регулятора Legend ACD
Регулятор нового типа - сверх-сбалансированный (over-balanced) мембранный механизм: установочное давление в камере редуктора увеличивается с глубиной (приблизительно на 2 атм на глубине 50 м), что в условиях повышенной плотности воздуха компенсирует силу трения в проходных сечениях регулятора и, как результат, в единицу времени количество подаваемого воздуха остается постоянным, независимо от глубины погружения и количества воздуха в баллоне.
Автоматическое запорное устройство ACD изолирует первую ступень от проникновения воды и загрязнений через коннектор при отсоединении регулятора от вентиля баллона.
2-я ступень регулятора Legend ACD
Регулируемая заслонка Вентури - оптимизирует уровень инжекции воздуха.
Дыхательный автомат:
- Оснащен теплообменниками (запатентовано).
- Оснащен запатентованным анатомическим силиконовым загубником с многоразовым хомутом.
- Комплектуется 1 запасным анатомическим загубником 'октопусного типа' (без небной перемычки).
Изменение давления в камере редуктора (СД).
Глубина, м | Давление (СД) регулятора Legend ACD, бар | Давление (СД) регулятора Titan, бар |
0 | 9.4 | 9.2 |
10 | 10.6 | 10.2 |
20 | 12 | 11.2 |
30 | 13.3 | 12.2 |
40 | 14.8 | 13.2 |
50 | 16.2 | 14.2 |
Сухая камера регулятора 1-й ступени обеспечивает полную защиту механизма редуктора от обмерзания и загрязнения.
Редуктор имеет 2 порта высокого и 4 порта низкого давления.
Рабочие характеристики:
- Работа дыхания: 0.72 Дж/л (норма 3 Дж/л)
- Работа вдоха: 0.1 Дж/л
- Работа выдоха: 0.62 Дж/л
Октопус Legend:
Пневматически сбалансированная конструкция обеспечивает постоянную легкость вдоха при любом давлении воздуха в баллоне.
Большой рычажок заслонки Вентури обеспечивает удобное управление и исключает неправильную регулировку.
Предназначен для использования с регуляторами серии Legend.
Назначение: летний
